1型号规格
型号SY-SJ-1600,
炉膛尺寸(深-宽-高):1480×450×600 mm。
2工作参数
使用温度:≤1600℃
控温设计;工作电压:AC380V;
发热元件采优质硅钼棒,高使用温度1500℃;
控温精度:±1℃无超调,快升温速率25/min,建议升温速率和降温速率为0-20℃/min;高温度时炉体外壳温度≤55℃。
3产品简介
可分层通惰性气体保护的箱式炉,也可叫退火炉,烧结炉,专门设计用于对物料进行烧结,高温度可以达到1500℃。全炉采用氧化铝纤维作为炉膛材料,升温快,降温快,保温性能优,大大节省了电费成本等优点
4产品特点
1、1、炉体采用双层炉壳结构,,安全可靠,符合国家标准多种安全防护设计,安全性能好,外部温度低。
2、发热体采用高温硅钼棒,可承受负荷大,稳定且使用寿命长
3、升温速度快,从室温升到1500摄氏度,一般需要30-120分钟
4、控温精度高,冲温小,具有温度补偿和温度校正功能,精度为±1℃
5、采用人工智能控温仪表,具有程序功能,可设定升温曲线,可编30个程序段
6、一体式结构,可减少使用空间,出色的外观设计,美观、大方
7、电子元器件均采用知名厂家产品,带有漏电保护功能,安全可靠
8、本机对工作过程中的超温会发出报警信号,并自动完成保护动作
5设备结构
参数类别 | 高温箱式炉 |
型号 | SY-SJ-1600 |
使用温度 | ≤1500℃ |
电源AC | 380V |
功率 | 60KW |
热电偶 | B分度 |
发热元件装位置 | 安装炉膛内部四面加热,使温度更均匀 |
控温精度 | ± 1度(集成化电路控制,无超调现象) |
温控显示 | 人工智能数显温控仪 |
升降方式 | 液压升降,炉车自动进出,结构坚固,承载量大,升降平稳。 |
升温速率 | 升温速率可自由调节,调节范围:快升温速率每分钟20度(20度/min)、慢升温速率每小时1度(1度/h) |
发热元件 | 采用优质硅钼棒 |
炉体 | 炉体采用数控机床加工,经抛光、打磨、酸洗、磷化、喷涂塑粉、高温烘烤等制作而成,双色搭配,外观新颖美观,具备了抗氧化、耐酸碱、耐腐蚀、耐高温、容易清理等优点 |
炉体结构 | 电炉炉体采用了国际先进的自然风冷双层炉体结构,使炉壳整体自然风道循环,保证了良好的工作环境 |
炉门开启方式 | 底部升降 |
炉膛载重 | |
耐火材料 | 真空成型高铝纤维板材料,使用温度高,蓄热量小,耐急热急冷、不掉渣、保温性能好(节能效果是老式电炉的60%以上) |
保温材料 | 采用三层保温,分别为:高铝棉、高铝毯、高铝纤维板,节能效果是老式电炉的60%以上。 |
炉体外壳温度 | 长期使用不停炉,外壳温度小于55度 |
保护 | 采用集成化模块控制单元,控制精度准确,并设计了双回路控制和双回路保护,具备了过冲、超调、欠调、段偶、缺相、超压、超流、超温、电流反馈、软启动等保护 |
控制 | 采用闭环技术可控硅模块触发控制,移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性;限 制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作;同时电压环也参与调节,使调压器的输出电流被限 制在额定电流范围内,在有充分调节余量的前提下维持输出电流及电压的恒定;从而到达保护发热元件避免过大电流、电压的冲击,达到安全可靠的控制效果及控制精度。 |
显示参数 | 温度、温度段号、段时间、剩余时间、输出功率百分比、电压、电流等 |
按钮 | 采用品牌按钮使用寿命超过100000次,并且带LED指示灯。 |
温度曲线设定 | 采用智能温度控制仪,备标准PID、人工智能调节APID或MPT等多种调节方式,具有自整定、自学习功能,无超调及无欠调的优良控制特性,具备30段程序控制功能,可实现任意斜率的升、降温控制,具有跳转(循环)、运行、暂停及停止等可编程/可操作命令,并允许在程序的控制运行中随时修改程序;采用具备曲线拟合功能的人工智能调节算法,能获得光滑平顺的曲线控制效果; |
多条曲线输入 | 30段(可定制50段)程序控制功能,可以输入设定:一条曲线为30(50)段,两条曲线14(28)段/条,三条曲线9(15)段/条,五条曲线5(9)段/条;可同时输入多条曲线,使用时可任意调用。 |
随机配件 | 高温手套一副,备用棒两支。碳化硅承烧板一套。 |
保修范围及期限 | 电炉免费保修一年,发热元件不保修(三个月内自然损坏免费更换) |
客户可选配 | 1、坩埚、匣钵、刚玉炉垫板/碳化硅垫板 详见电炉配件 |
2、计算机控制软件及硬件 点击查看 | |
3、触摸屏控制温度控制器 点击查看 | |
4、 增加排气口 | |
5、 耗材:发热元件 | |
注意事项 | 1、 为两不影响电炉的使用寿命,我们建议大升温速率和降温速率为10-20℃/min,(升温过快发热元件寿命会缩短) |
2、 此电炉使用一段时间后,炉膛会出现微小的裂纹,这属于正常现象,不会影响使用,同时可以用氧化铝涂层进行修补 | |
3、 不建议通入腐蚀性气体,如果要通入强腐蚀性气体如S、Na等,请提前告知,我们将对炉膛进行特殊处理 | |
4、 不能将高温溶液漏到炉底上,避免方案可采用垫板或者氧化铝粉隔离 | |
5、 仪器应放置在空气流通,不潮湿的地方。 | |
装箱清单 | 棒具2套,坩埚钳1把,高温手套1副,说明书1份,合格证1份, |
发货事项 | 1、 电炉的包装为三层包装,海绵纸包裹后再用塑料薄膜缠绕,再用木箱或纸箱包装 |
2、 国内免费送货上门(市区内免费送货) | |
3、 在电炉运输过程中出现的任何损坏有我方承担 | |
4、 物流方式:汽车、铁路、轮船(外贸出口)、空运(外贸出口)运输,距离较近的我公司委派专车运输(包装为木托加纸箱)。 | |
设备总价 | 139000元 大写:拾叁万玖仟元整(人民币) |

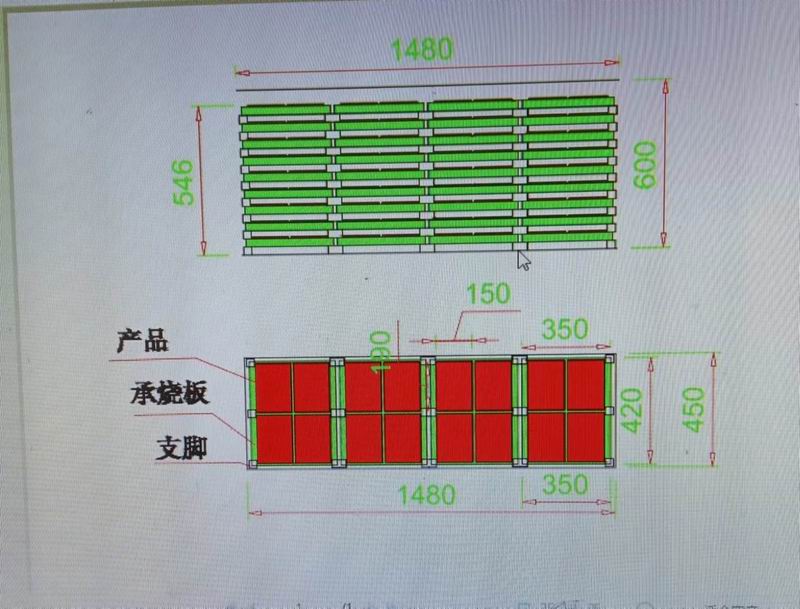

承烧板和支脚图
